プロダクト細部
起源の場所: 広東
ブランド名: No Brand
証明: CE certification and others
モデル番号: 望遠鏡腕の掘削機
支払及び船積みの言葉
最小注文数量: 1
価格: 17000$~28000$
パッケージの詳細: ナイロン バブルバッグ
受渡し時間: 25日
支払条件: TT
供給の能力: 1ヶ月で10セット
起源の場所: |
広東,中国 |
適した掘削機 (トン): |
20〜50T |
製品名: |
エグババター 望遠鏡ブーム |
販売形態: |
新しい製品 2022 |
販売後サービス: |
オンラインサポート |
色: |
黄色/灰色/赤/緑色/カスタマイズ可能 |
材料: |
BS900 |
適用する: |
掘削機の固定装置 |
条件: |
100%新品 |
適用される産業: |
建設工事,機械修理工房,エネルギー・鉱業,建材工房 |
体重: |
5.6t |
梱包: |
バブルバッグのパッケージ |
容量: |
1.5cbm,2.2cbm |
Moq: |
1 PCS |
色: |
カスタマイズ |
掘り込み 深さ: |
25M, 30M, 32M |
適した: |
パーセワーン・アラット・ベラット |
起源の場所: |
広東,中国 |
適した掘削機 (トン): |
20〜50T |
製品名: |
エグババター 望遠鏡ブーム |
販売形態: |
新しい製品 2022 |
販売後サービス: |
オンラインサポート |
色: |
黄色/灰色/赤/緑色/カスタマイズ可能 |
材料: |
BS900 |
適用する: |
掘削機の固定装置 |
条件: |
100%新品 |
適用される産業: |
建設工事,機械修理工房,エネルギー・鉱業,建材工房 |
体重: |
5.6t |
梱包: |
バブルバッグのパッケージ |
容量: |
1.5cbm,2.2cbm |
Moq: |
1 PCS |
色: |
カスタマイズ |
掘り込み 深さ: |
25M, 30M, 32M |
適した: |
パーセワーン・アラット・ベラット |

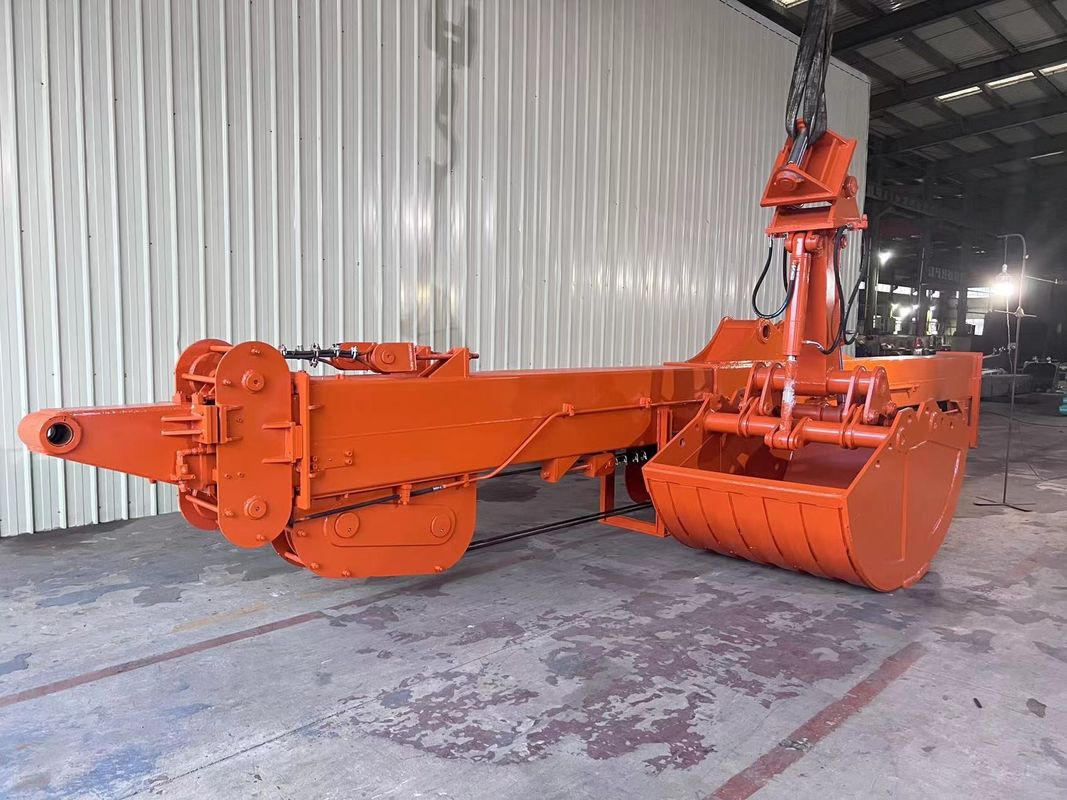

25M 伸縮式ディッパーアーム（油圧ショベルDX225用）
イスラエル向けプロジェクト用カスタム伸縮アーム：
1年間の構造保証18m～32mのリーチ（ISO 9001認証取得）
1年間の構造保証Doosan/Volvo/CATに直接OEMフィット
✔
1年間の構造保証油圧ショベル伸縮アームの取り付け方：ステップバイステップガイド
3人必要：運転手1人、設置作業員2人
油圧ショベルに追加のパイプラインがあることを確認してください
必要な工具：
内外部プラグ（M26x1.5Hタイプ）2セット
内外部プラグ（3/4メスタイプ）2セット
内外部プラグ（1インチメスタイプ）2セット
内外部プラグ（19 USフラットカットタイプ）1セット
オープンレンチ：17-19、18-21、22-24、27-30、30-32（2セット）
36-41（2セット）
アジャスタブルレンチ：450#、300#
ダブルオフセットリングスパナ：18、21、22、24
クイックレンチとソケット
マイナスドライバー、プラスドライバー
10# Tバー、ペンチ、サスペンダー、シャフト用太いトップバー、スレッジハンマー
02 油圧圧力を取り除く
油圧ショベルの電源を切り、最初に油圧ラインから圧力を取り除く必要があります
（圧力バルブのボタンでチューブからの圧力を取り除きます
力、リリーフバルブが機能しない場合は、液体を取り除くことができます
圧力はタンクキャップからも取り除くことができます）
03 伸縮アームを取り付ける
04 パイプラインを取り付ける
05 伸縮アームはすでに接続されています
06 双方向フットスイッチの取り付け方を見てみましょう
フットペダルスイッチを双方向に交換する
07 双方向フットペダルスイッチは4つのコネクタで構成されています：
T、P、A1、およびA2。
.Tポートは、
油圧ショベルの走行バルブのTポートに接続する必要があります
三方ジョイントを使用して、
オイルを分離しますflow。
同様に、Pポートは、
三方コネクタを使用して走行バルブのPポートに接続する必要があります
オイル分離用。
最後に、A1およびA2コネクタは、
分配バルブのパイロット制御コネクタに接続する必要があります。
08 走行バルブ
キャブfloorにあるゴムパッドを取り外して、双方向フットペダルスイッチの指定された
取り付け開口部を露出させます。通常、この開口部は
キャブの右側にあります。
フットペダルに接続されているTポートとPポートに対応する、走行バルブのTポートとPポートを見つけます。
09 パイプの接続
A1とA2は分配バルブに接続されています。分配バルブを見つけるには、ブレーカーパイプラインをたどり、それが分配バルブに接続されている場所を確認します。
接続の両側または対応する
中央の位置で、バルブカバーが見える場所を探します。A1とA2をこれらの2つの位置にそれぞれ接続します。
対応するバルブカバーを見つけます。オイル入口パイプのバルブカバーは通常、
A1に接続され、オイルリターンパイプのバルブカバーはA2に接続されます。
動作が逆になった場合は、A1とA2に接続されているパイプラインを交換するだけです。
10 パイプ接続図
11 取り付け後、潤滑する必要があります
ピンの位置、伸縮アームのアームチューブにグリースを塗布します。伸縮アームにはグリースを追加できる潤滑穴がたくさんあります。伸縮アーム全体も潤滑する必要があります！
メタディスクリプション：
このステップバイステップガイドで、
油圧ショベル伸縮アームの取り付け方
を安全かつ効率的に学びましょう。
フィリピン、インドネシア、マレーシア、シンガポールの建設、鉱業、土木プロジェクトに最適です。タグ：
油圧ショベル伸縮アーム、伸縮ブーム、伸縮ディッパー、伸縮ポール、伸縮ディッパーアタッチメント、重機設置さまざまな油圧ショベルロングアーム、解体アーム、スライドアーム、伸縮アーム、ロックアーム、クラムシェルバケット、グラブなどの製造を専門としています。
